JYB-GDZL-Z-A光电检测纵向撕裂保护装置

JYB-GDZL-Z-A光电检测纵向撕裂保护装置详细介绍
产品概述：
在输送带出现由于撕裂、戳破、交界处损坏或锐利物凸出时，撕裂开关能给监视人员提供报警信号或关闭输送机。撕裂开关成对安装在传送带两侧，由两段乙浠外套的航空钢丝绳连接起来。航空钢丝绳的一端固定在支撑托架上；另一端连接在撕裂开关的拉环，两段航空钢丝绳在传送带下形成一个监控面，当物体或撕裂的皮带悬吊下来、扫落到航空钢丝绳时，航空钢丝绳拉动撕裂开关拉环使其动作，撕裂开关发出警报信号或停机信号。
JYB-GDZL-Z-A光电检测纵向撕裂保护装置
技术参数：
开关触点：2常开、2常闭 开关触点容量：AC380V／
工作电压：AC220V 检测型式：红外光源
使用环境：-30°+60° 复位方式：手动复位
倾角调整：10°—45° 动作力：1～5kg
(用户可选配地址模块)：通讯接口RS485符合MODBUSRTU标准协议
通讯距离：1.2公里，加中继6公里
JYB-GDZL-Z-A光电检测纵向撕裂保护装置
结构特点

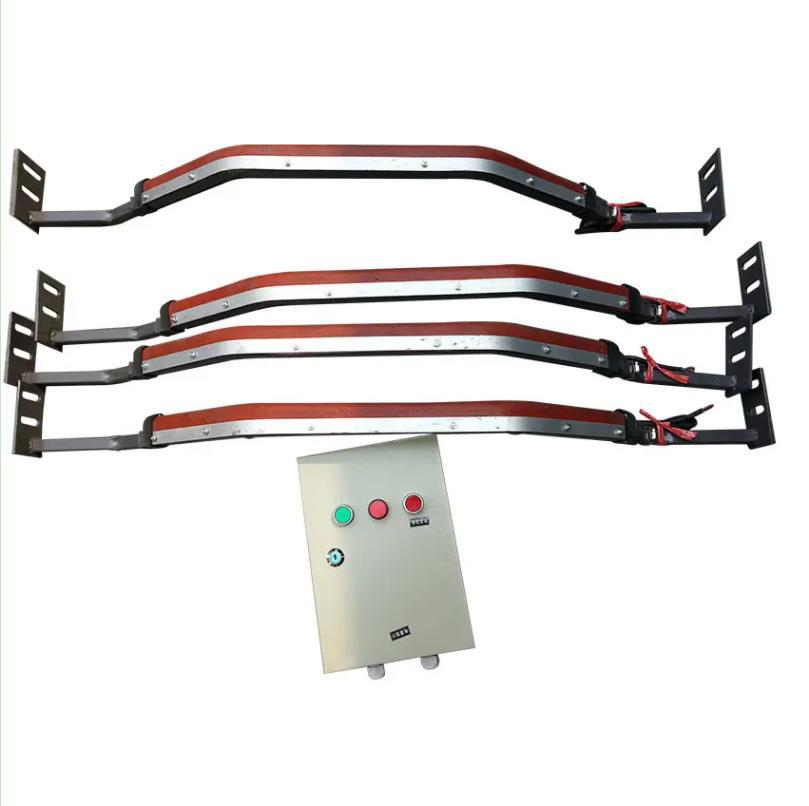

1.本机采用拦索方式检测，传感器为与胶带平行放置的钢丝绳，绳索两端为二组开关体。
2.壳体表面采用静电喷塑涂覆工艺，漆膜均匀，附着力强，不易老化。
3.机内选用微动开关。
4.安装使用方便，监测灵敏度高。
5.控制线路设有延时继电器，以免发生错误动作，延时可调，延时范围为1～5s；
6.检测元件感知器密封性较强，可在恶劣条件下使用；
7.控制箱面板设有自校按钮，按下自校按钮时，可模拟现场故障实现上述撕裂报警功能。
JYB-GDZL-Z-A光电检测纵向撕裂保护装置
安装说明
防撕裂开关设置在受料段胶带下缓冲托辊之间按上安装支架和撕裂开关、撕 裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢， 测好高度后再把支架与支座焊牢。
挂上拦索，一端穿过撕裂开关的拉环用索扣死，另一端穿过对方撕裂开 关支架中间的圆孔待用。安装好两只撕裂开关和挂两条拦索，再加30度弯角处把两条拦索扣在一起。
收紧双方支架中间孔内的拦索然后扣死索扣。
拦索的松紧，一般作用在0.9Kg既可触发开关为宜。
JYB-GDZL-Z-A光电检测纵向撕裂保护装置
应用范围
撕裂开关在冶金、矿山、煤炭、电力、港口等行业广泛应用的带式输送机中，由于输送物料中不可避免地夹杂有尖硬物(如钢筋、废钢件等)
JYB-GDZL-Z-A光电检测纵向撕裂保护装置
工作原理：
撕裂开关成对安装在皮带两侧，由两段乙烯外套的航空钢丝绳连接起来。绳的一端***固定在支撑托架上，另一端连接在撕裂开关的拉环上。两段线绳在皮带下面行程里一个闭合的回路，低昂物体或撕裂的皮带悬吊下来、扫落一条或两条线绳时，即探测出故障。因为线绳的受力作用下，它把拉环轴向外拉出却使自销手柄向上弹起，此时机内两个微动快关发出报警或关掉输送机。故障排除后将自销手柄往下按，是机内的凸轮轴复位待开机。
JYB-GDZL-Z-A光电检测纵向撕裂保护装置
使用：
随着距离的增加，将全属球从球窝中拉出所需要的力度应相应的也增大。因此应该考虑延伸另一端的安装绳缆以及相应连接点的固定。第三个撕裂检测器，应安装在*个撕裂检测器的相应位置以有效的保护输送带输送带易损坏的部分局限在皮带上的表面部位。这就导致当检测器安装在输送皮带的下表面下面时起步了作用。然而皮带顺坏的部分将露在回程皮带的底面。为了检测这种类型的皮带损坏可将检测器安装在回程皮带的下表面，这就是输送带提供可靠的保证。撕裂检测器必须安装在足够的高以确保绳缆能保护整个皮带截面。也就是说缆绳必须距皮带下不表面足够近的距离小于5cm，以能够检测中间以及边缘部位。
