BSZL-6210防爆纵向撕裂保护开关

BSZL-6210防爆纵向撕裂保护开关详细介绍
BSZL-6210防爆纵向撕裂保护开关
原理
在皮带出现由于撕裂、戳破、绞结处损坏或锋利物凸出皮带时，撕裂开关能给监视人员提供联锁信号或关掉输送机，以防止造成更大的损失。
撕裂开关应成对安装在皮带两侧，由两段钢丝绳连接起来（钢丝绳有聚乙烯外套护层）。绳的一端YONG久固定在支撑托架上，另一端连接在撕裂开关上的弹簧球上。两段钢绳在皮带下面形成了一个和皮带槽型一致的闭合回路。当有物体戳穿或撕裂的皮带悬吊下来，扫落一条或两条钢绳时，弹簧球被拉出底座，引起两个微动开关发出baojing信号或关掉输送机。

BSZL-6210防爆纵向撕裂保护开关
特点
1、结构简单牢固，不需维护
2、通用的机壳设计，便于安装
3、对于腐蚀性环境，可选用机壳表面镀镍
4、整体式后部机壳，易于接线及维修
5、大容量开关触点
6、作用力只需2.0KG即可触发开关。
BSZL-6210防爆纵向撕裂保护开关
技术参数
1.环境温度：-30度~+60度，
2.相对温度：不大于85%，
3.触点容量：AC380V/，
4.动作力：5Kg，
5.可靠性：>10~6次，
6.触点数量：2个Z-15GW22-B型微动开关，
BSZL-6210防爆纵向撕裂保护开关
结构特点
1.坚固的铸铝外壳、静电防腐涂装适应于恶劣工矿环境安装。
2.本机采用拦索方式检测，传感器为与胶带平行放置的钢丝绳，绳索两端为二组开关体。
3.结构简单牢固，不需维护。
4.壳体表面采用静电喷塑涂覆工艺，漆膜均匀，附着力强，不易老化。
5.整体式盖板设计，易于接线及维修
6.机内选用微动开关。
7.大容量开关触点，即可触发开关
BSZL-6210防爆纵向撕裂保护开关
工作原理

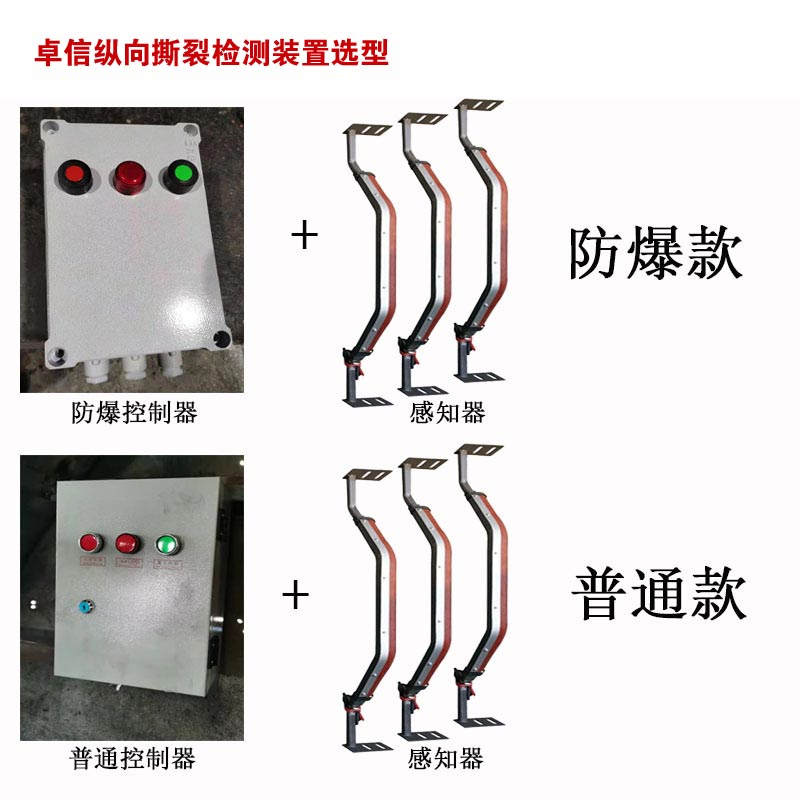

纵向撕裂检测器由感知箱和控制箱两大部分组成，感知器是纵向撕裂的检测元件，当运行中胶带撕裂时，感知器能可靠地检测出来，并输出一个开关量，控制箱接到感知器发出的信号，控制继电器动作，输出一个开关量给控制室实现自动紧急停机，同时面板告警指示闪烁，控制电路自锁，为使控制线路恢复常态，可按动面板上的复位安钮。此外面板上还装有自校按钮，当按下此钮时，可模拟撕裂故障，检验控制系统的工作
BSZL-6210防爆纵向撕裂保护开关
控制箱安装与接线
1用户可根据图1所标注尺寸将控制箱固定在输送机附近墙壁上、机架上或接线箱内；
2控制箱和感知器安装完成后，将每个感知器的2个出线分别并联连接，接入控制箱内信号端。
BSZL-6210防爆纵向撕裂保护开关
安装说明
1、撕裂开关设置在受料段胶带下缓冲托辊之间。
2、按上安装支架和撕裂开关，撕裂开关的拉环要与胶带边缘同高，若高度不够可在支架下加上垫铁或槽钢，测好高度后再把支架与支座焊牢。
3、挂上拦索：一端穿过撕裂开关的拉环用索扣锁死，另一端穿过对方撕裂开关支架中间的圆孔待用。
4、安装好二只撕裂开关和挂两条缆索。再加30度弯角处把两条拦索扣在一起，但不能扣死要活动。
5、收紧双方支架中间孔内的拦索然后扣死索扣。
6、拦索的松紧：一般作用在09kg即可触发开关为宜。
7、胶带在荷载下沉时要与缆绳保持5mm-10mm即可。
BSZL-6210防爆纵向撕裂保护开关
撕裂开关常被用作皮带输送机皮带撕裂检测保护，也可用于地面、矿山、选煤厂、水泥厂、电厂、港口等皮带输送机配套使用。
BSZL-6210防爆纵向撕裂保护开关
产品作用
在皮带出现撕裂、戳破、绞结处损坏或者锋利物突出皮带时，撕裂开关能给监视人员提供报警信号或关掉输送机。撕裂开关应该成对安装在机头、机尾及有溜槽下料口附近的皮带两侧，由两段钢丝绳连接。绳的一端固定在支撑架上，另一端连接在撕裂开关的摇臂上。两段钢丝绳在皮带下方形成一个闭合回路，当有物体或撕裂的皮带悬下来扫到一条或两条钢丝绳时，拉动撕裂开关摇臂，使开关动作发出报警或停机信号，处理完故障之后，开关自动复位。
